MANUELL HYDRAULISCHES VENTIL MONOBLOCK 2xZ50 + SCHWIMMSTELLUNG
| Technische Informationen | |
| Lieferant: | Bulgarien |
| Rückgabe oder Umtausch: | 14 Tage |
| Garantie: | 6 Monate |
| Produktgewicht: | 4,85 kg |
| Ventiltyp: | Z50-Monoblockventil mit Schwimmstellung |
| Nenndurchfluss: | 50 L/min |
| Anzahl der Sektionen: | 2 |
| Gehäusematerial: | Gusseisen |
| Material des Steuerschiebers: | Kohlenstoffstahl (16 mm Durchmesser) |
| Betätigung: | Mechanisch (über Bedienhebel) |
| Hebelstellungen: | 4 |
| Funktionen: | Doppeltwirkend + Schwimmstellung (FLOAT) |
| Hydraulikkreis: | Parallel |
| Max. Druck (Anschluss T): | 35 bar (Rücklaufdruck) |
| Max. Druck (Anschluss P): | 315 bar (Eingangsdruck) |
| Max. Druck (Anschlüsse A und B): | 315 bar (Arbeitsdruck) |
| Werkseitig eingestelltes Druckbegrenzungsventil: | 180 bar |
| Einstellbereich des Druckbegrenzungsventils: | Je nach Feder: 50–120 / 120–250 / 220–315 bar |
| Interne Leckage: | 7 cm³/min bei Δp = 100 bar und 40°C |
| Betriebstemperatur: | -40°C bis +60°C |
| Öl-Betriebstemperatur: | -20°C bis +80°C mit NBR-Dichtungen |
| Ölviskosität: | 15–75 mm²/s (empfohlen) |
Beschreibung
Das Z50 Hydraulik-Monoblockventil mit Schwimmstellung ist für die zuverlässige und präzise manuelle Steuerung des Hydraulikölstroms zwischen Pumpe und hydraulischem Verbraucher ausgelegt. Ein wesentliches Merkmal dieser Ausführung ist die zusätzliche Schwimmstellung (FLOAT), die eine freie Bewegung des angeschlossenen Hydraulikzylinders ermöglicht.
Die Sektion verfügt über die Arbeitsanschlüsse A und B mit G 3/8"-Gewinden zum Anschluss eines Hydraulikzylinders oder eines anderen doppeltwirkenden hydraulischen Verbrauchers. Der Hauptdruckanschluss P und der Rücklaufanschluss T sind mit G 1/2"-Gewinden ausgeführt.
Das Ventil wird mechanisch über einen Hebel betätigt. Zusätzlich zur standardmäßigen beidseitigen Zylindersteuerung verfügt das Ventil auch über eine Schwimmstellung. Wird der Hebel in die Schwimmstellung gebracht, werden die Anschlüsse A und B mit der Rücklaufleitung T verbunden, sodass sich die Kolbenstange des Hydraulikzylinders unter Einwirkung äußerer Kräfte in beide Richtungen frei bewegen kann.
Die Schwimmstellung ist besonders nützlich für Anbaugeräte, die während des Betriebs dem Gelände oder der Bodenoberfläche folgen müssen, da der Hydraulikzylinder das Anbaugerät bei aktivierter Schwimmstellung nicht in einer festen Position hält.
Hauptvorteile der Ausführung Z50 + F:
- zusätzliche Schwimmstellung (FLOAT),
- freie Bewegung des Hydraulikzylinders in der Schwimmstellung,
- geeignet für Anbaugeräte, die dem Gelände folgen müssen,
- einfache mechanische Hebelbetätigung,
- integriertes Druckbegrenzungsventil,
- robuste Monoblock-Bauweise.
Das Z50 Hydraulikventil mit Schwimmstellung eignet sich für den Einsatz an landwirtschaftlichen, forstwirtschaftlichen und anderen mobilen Hydraulikmaschinen, bei denen zusätzlich zur standardmäßigen doppeltwirkenden Steuerung eine freie Bewegung des Hydraulikzylinders erforderlich ist.

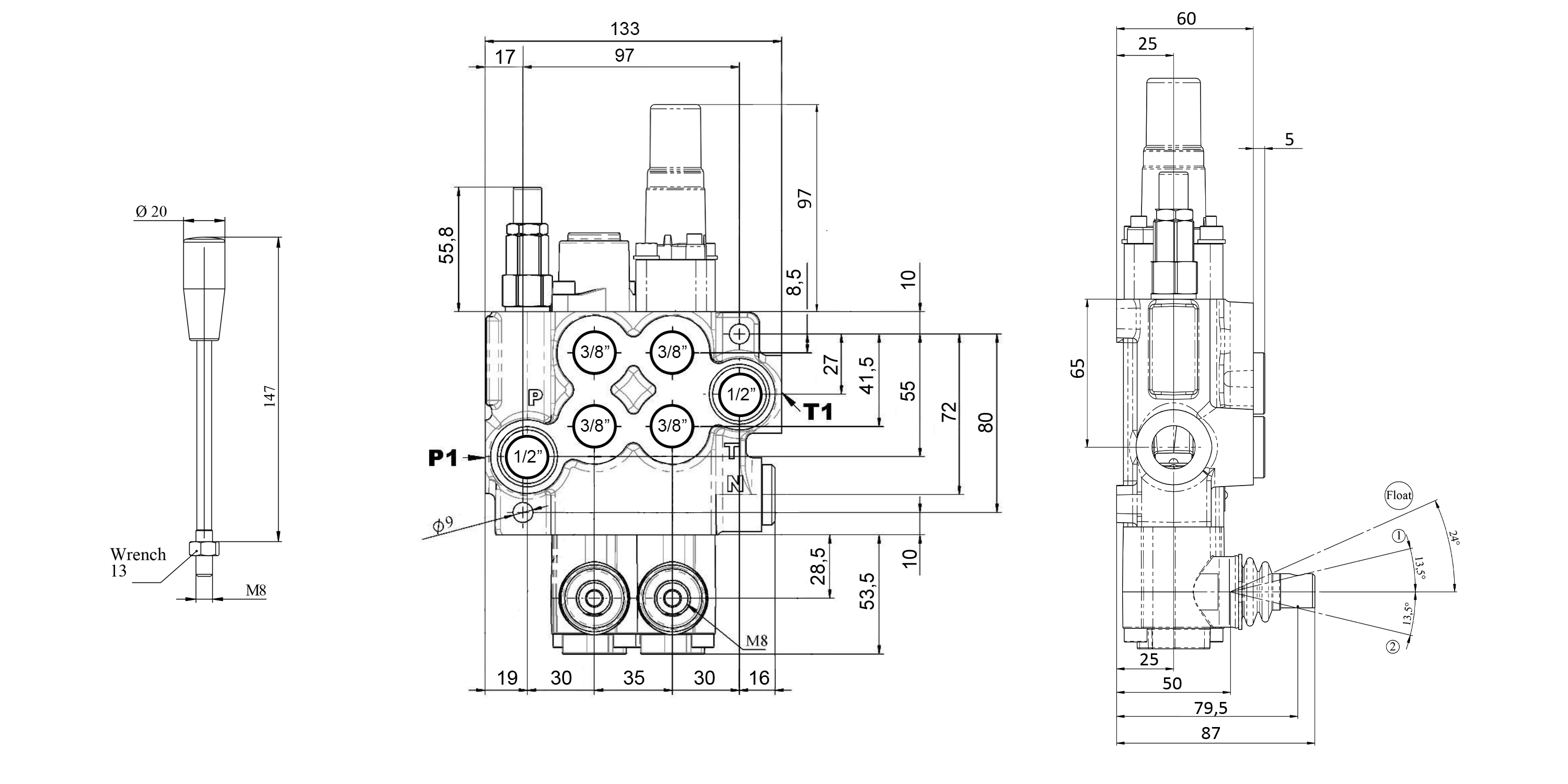

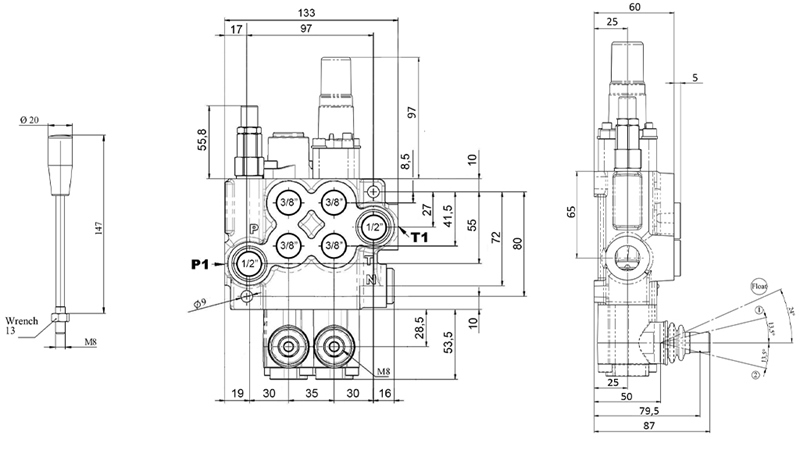

Abmessungen

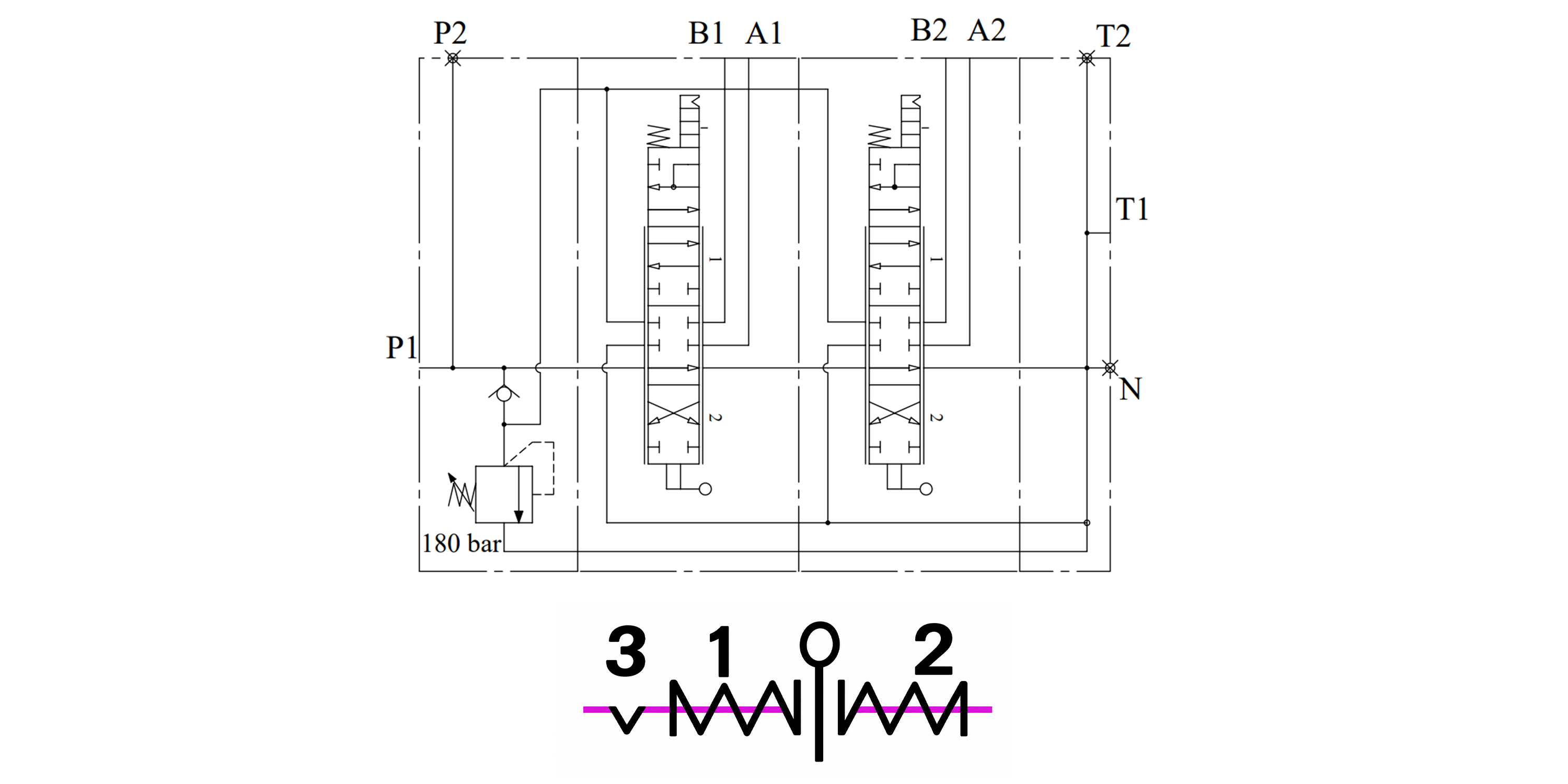

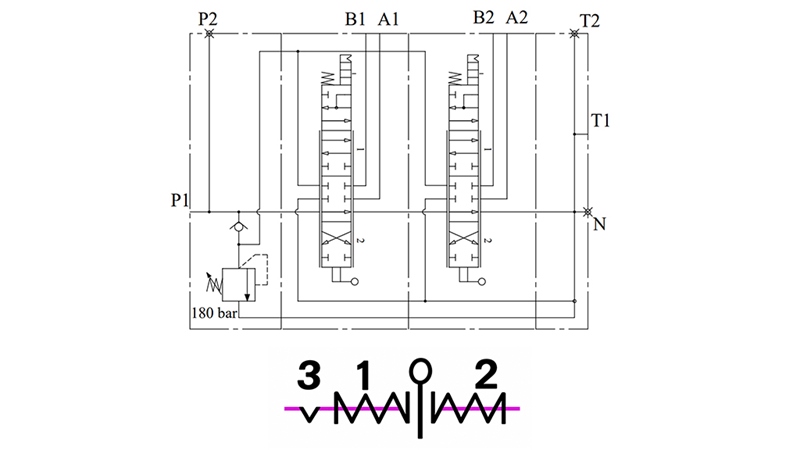

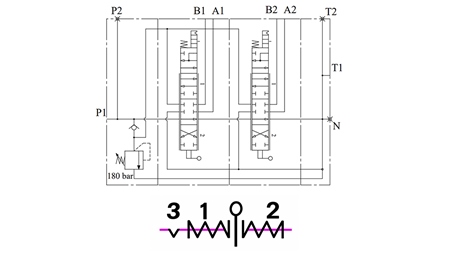

Hydraulikschaltplan
