Beskrivelse:

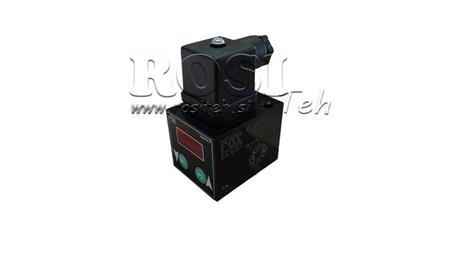

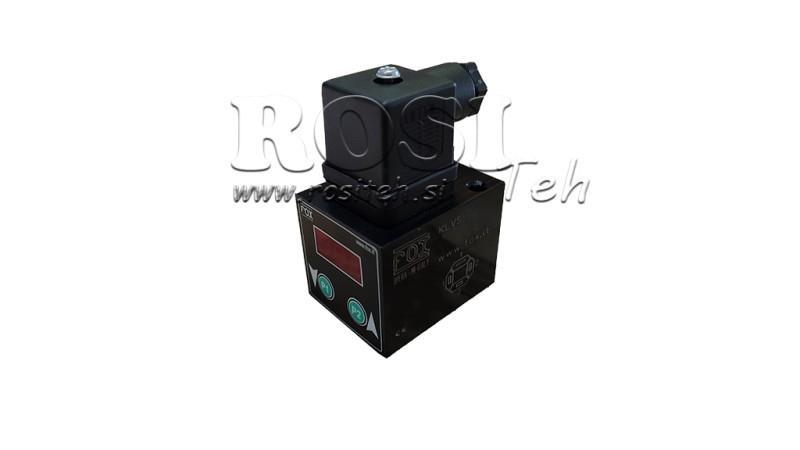

De elektroniske trykafbrydere “KLV5” muliggør regulering af to arbejds punkter med justerbar hysterese (maks. og min. område). KLV5 serien er nem at bruge og programmere. KLV5 elektronisk trykafbryder er udstyret med et frontdisplay til indstilling og overvågning af arbejds trykket.

BETJENING:

Trykafbryderen har knapper P1 og P2. Hver knap har to værdier P1(PL1 og PL2) og P2(PH1 og PH2).

P1 = vi indstiller minimum tryk (PL1 og PL2)

P2 = vi indstiller maksimum tryk (PH1 og PH2)

PL1 = punkt for minimum indgriben OUT1 (tryk 1x på P1 for at få adgang til PL1)

PL2 = punkt for minimum indgriben OUT2 (hold knappen på P1 for at få adgang til PL2)

PH1 = punkt for maksimum indgriben OUT1 (tryk 1x på P2 for at få adgang til PH2)

PH2 = punkt for maksimum indgriben OUT2 (hold knappen på P2 for at få adgang til PH2)

Tryk på knappen, hvor trykket skal ændres (P1 eller P2), værdien (PL1 og PL2) vil blive vist i tilfælde af P1 og værdien PH1 og PH2 i tilfælde af P2.

Derefter er det muligt at ændre trykket ved at trykke på knappen ▼ (P1) for at mindske eller knappen ▲ (P2) for at øge værdien.

Vent et par sekunder, og den aktuelle trykværdi vil blive gemt. Det indstillede tryk vil blive gemt, når det blinker på displayet. Derefter vender det tilbage til den oprindelige visning 0.0

Gentag den samme procedure for andre indgrebspunkter.

VIGTIGT: For sikkerhed og korrekt drift skal PL1 = PL2 være ens værdier, og PH1 = PH2 skal være ens værdier.
